Z41H法蘭閘閥
產品簡介
產品型號：Z41H
產品口徑：DN15-600mm
產品壓力：1.6-16MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
驅動方式為手動、氣動、電動、齒輪傳動
結構形式：為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
適用溫度：-20℃-180℃
適用介質：水、氣、油
1．流體阻力小，密封面受介質的沖刷和侵蝕小。
2．開閉較省力。
3．介質流向不受限制，不擾流、不降低壓力。
4．形體簡單，結構長度短，制造工藝性好，適用范圍廣。閘閥的種類：按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為：單閘板式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
設計規范 | GB/T 12234 |
結構長度 | GB/T 12221 |
連接法蘭 | JB/T 79 |
試驗與檢驗 | JB/T 9092 |
壓力/溫度 | GB/T 9131 |
產品標識 | GB/T 12220 |
型號 | 公稱壓力 (MPa) | 實驗壓力 | 工作溫度(℃) | 適用介質 | ||
強度水（MPa） | 密封（水）空氣（MPa） | 低壓密封空氣（MPa） | ||||
Z41H-16C Z41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 硝酸類 |
Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸類 |
Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸類 |
Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
閥體/閥蓋 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB |
零件名稱 | ZGICr18Ni9Tit系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12M02Ti系列 | ZG00Cr17Ni14M02系列 | WCB系列 |
閘板 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | 1Cr13 |
閥桿 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12M02Ti | 00Cr17Ni14M02 | 1Cr13 |
填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨 |
墊片 | 304L＋PTFE | 304L＋PTFE | 316＋PTFE | 316L＋PTFE | 石墨 |
壓蓋 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02系列 | WCB |
填料壓環 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12M02Ti | 00Cr17Ni14M02 | 1Cr13 |
螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |

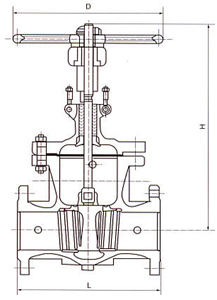

尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 |
H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 |
W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 |
